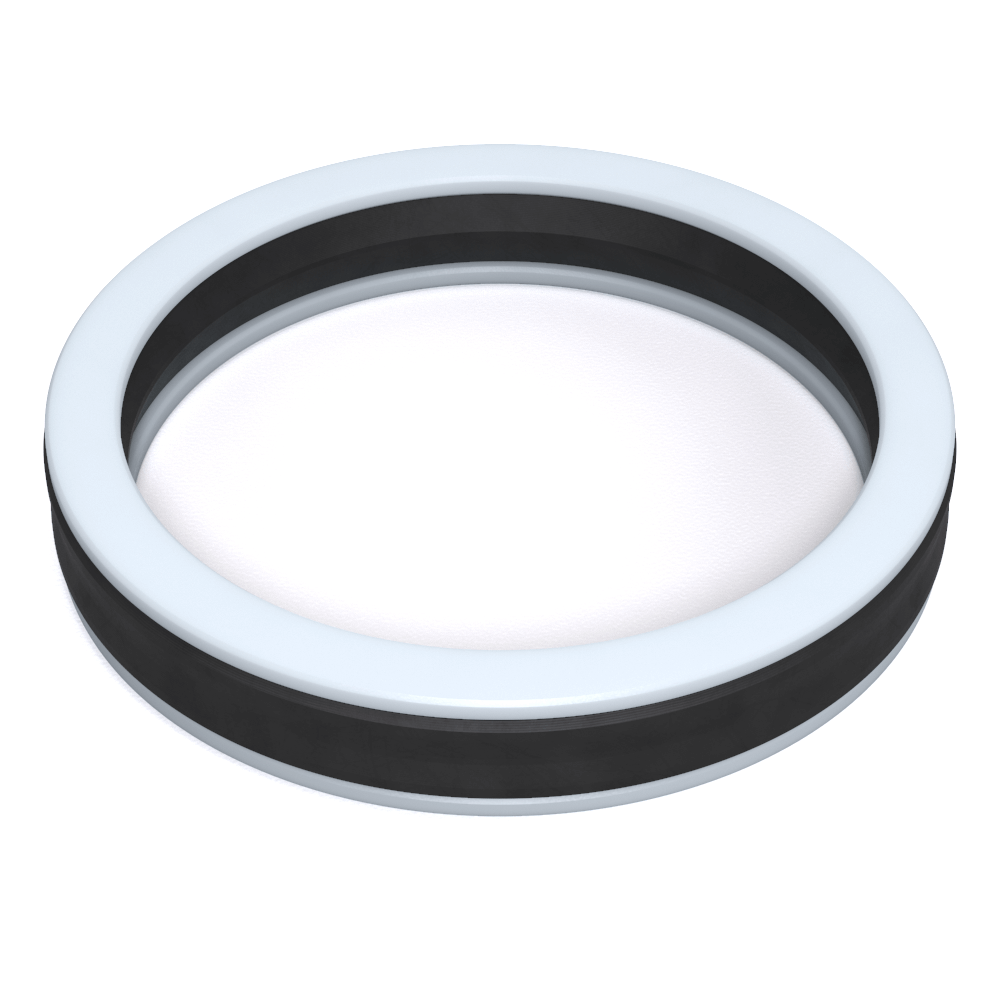

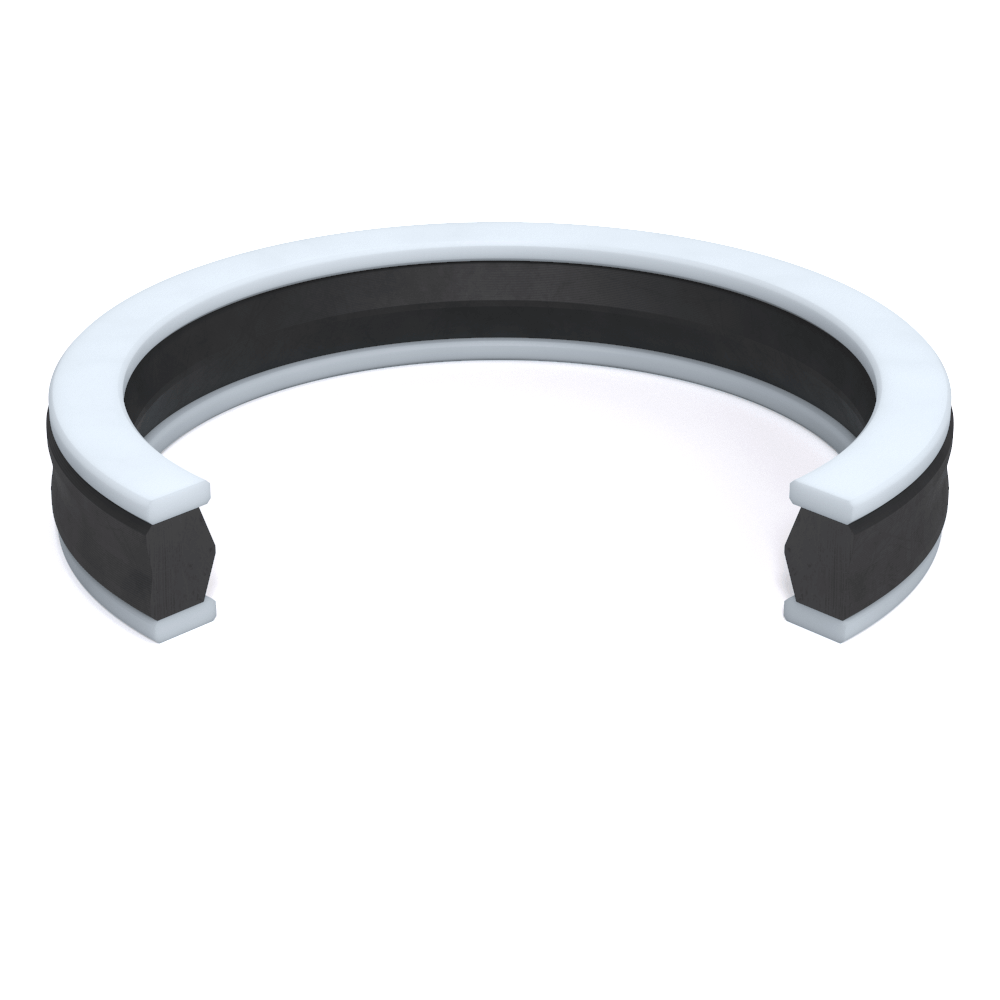

Sello rotativo de labio de doble efecto con anillos de soporte integrados.
Los anillos de soporte integrados, diseñados con ajuste de interferencia en el diámetro exterior, mantienen un ajuste estable en el alojamiento.
Debido a su diseño con anillo de soporte, es adecuado para un rango de presión superior o para espacios de extrusión más grandes.
Utilizado principalmente para pivotes rotativos, como el pivote rotativo de la cuchara de una excavadora.
Ingrese las medidas de acuerdo al diagrama:
Descripción
RANGO DE OPERACIÓN SEGÚN MATERIAL
| Material del sello | Rango de temperatura | Presión máxima | Velocidad máxima | Compatibilidad con los medios |
| H-PU | -20 °C a +115 °C | 400 bar | 0.2 m/s | Aceite mineral, agua caliente, aire caliente, ozono, esteres sintéticos y nativos |
| NBR | -30 °C a +110 °C | 250 bar | 0.2 m/s | Aceite mineral, gasolina y mezclas de gasolina/alcohol, grasas |
| H-NBR | -20 °C a +150 °C | 250 bar | 0.2 m/s | Aceite mineral, gasolina y mezclas de gasolina/alcohol, agua caliente, aire caliente, ozono, petróleo crudo |
| FKM | -20 °C a +220 °C | 250 bar | 0.2 m/s | Grasas, petróleo crudo, aceite mineral, gasolina, hidrocarburos alifáticos y aromáticos |
| El anillo de soporte está disponible en poliamida (Nylon®), poliacetal (Delrin®), politetrafluoroetileno (Teflon®). | ||||
| Bajo solicitud ofrecemos otros materiales como poliuretanos de alto rendimiento, NBR con aprobación FDA, NBR de alta temperatura, EPDM con aprobación FDA, EPDM para contacto con agua potable, Silicon con aprobación FDA, Aflas®. | ||||
| NOTA IMPORTANTE: Los valores máximos dependen del espacio de extrusión, el medio, las temperaturas, las presiones, la velocidad tangencial, el acabado de las superficies de trabajo y el entorno de trabajo. El sello no puede ser operado en todos sus valores máximos al mismo tiempo. | ||||
Información adicional
| Material | EPDM, FKM, H-NBR, H-PU, NBR, SILICON |
|---|
