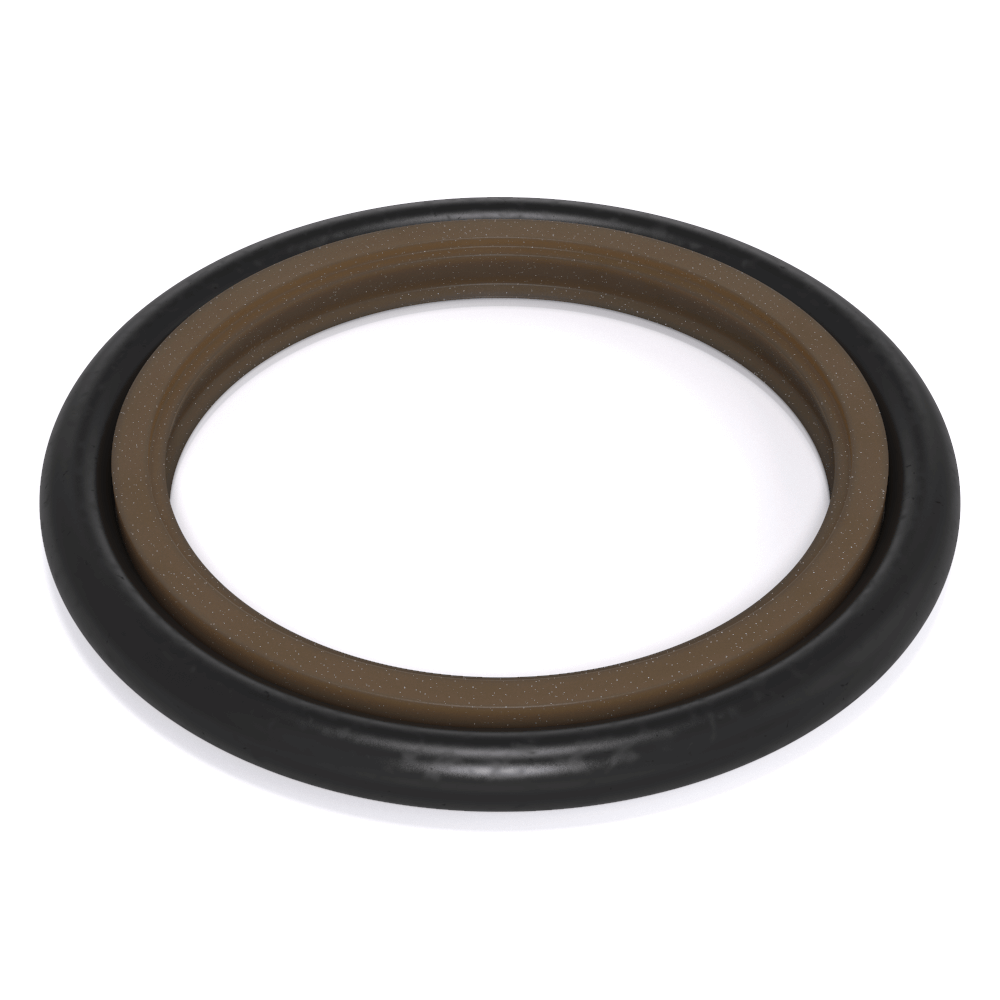

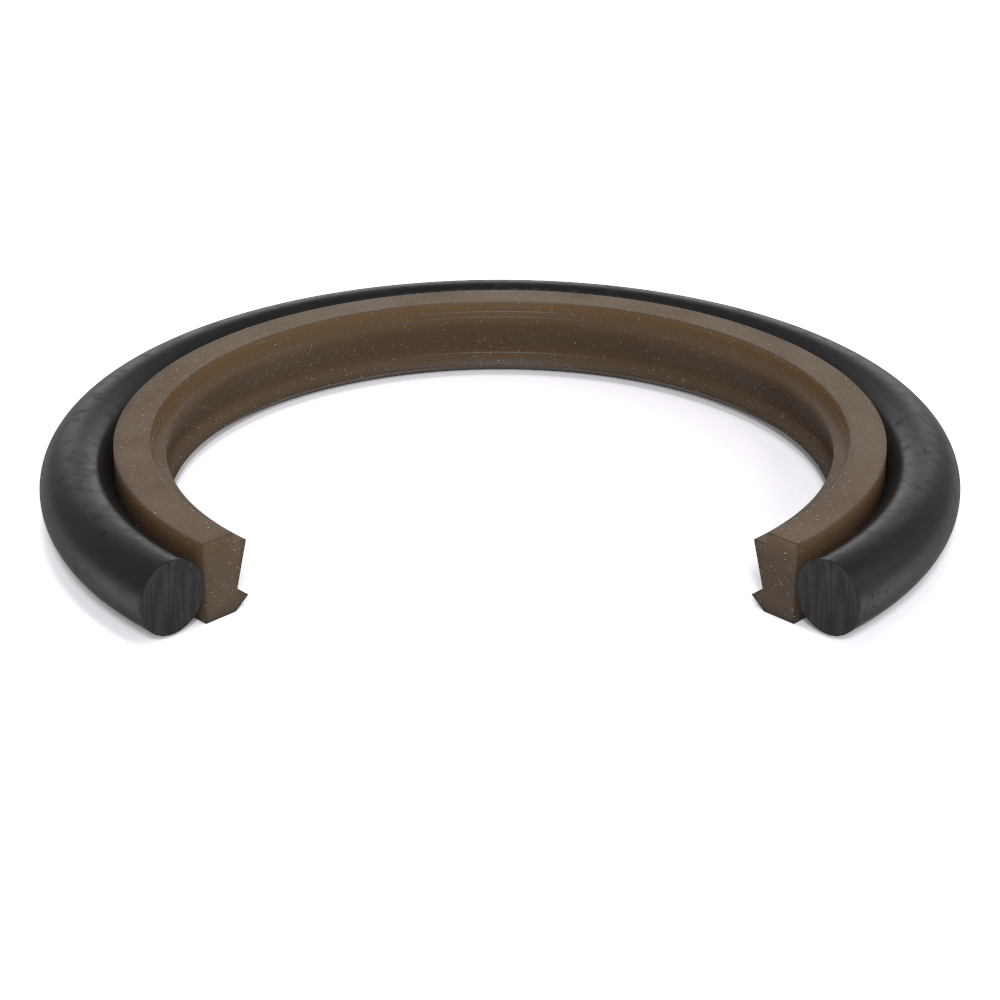

Sello de vástago de simple efecto con geometría asimétrica y activado con un O-ring.
Suele utilizarse como sello primario en combinación con un sello secundario de perfil HSV-01.
Brinda una buena resistencia a los cambios bruscos de presión.
La disposición de montaje puede ser en tándem junto con sellos limpiadores de doble efecto para aplicaciones de posicionamiento preciso o de velocidad extremadamente baja o alta.
Ingrese las medidas de acuerdo al diagrama:
Descripción
RANGO DE OPERACIÓN SEGÚN MATERIAL
| Material del sello | Rango de temperatura | Presión máxima | Velocidad máxima | Compatibilidad con los medios |
| PTFE-VIRGEN | Dado por el material del O-ring | 100 bar | 10 m/s | Dado por el material del O-ring |
| PTFE-GLMOL | Dado por el material del O-ring | 160 bar | 10 m/s | Dado por el material del O-ring |
| PTFE-BNZ | Dado por el material del O-ring | 160 bar | 10 m/s | Dado por el material del O-ring |
| El O-ring está disponible en NBR, FKM, Silicon. | ||||
| NOTA IMPORTANTE: Los valores máximos dependen del espacio de extrusión, el medio, las temperaturas, las presiones, la velocidad tangencial, el acabado de las superficies de trabajo y el entorno de trabajo. El sello no puede ser operado en todos sus valores máximos al mismo tiempo. | ||||
Información adicional
| Material | PTFE, PTFE Bronce, PTFE Carbón, PTFE Niquel, PTFE Vidrio |
|---|
