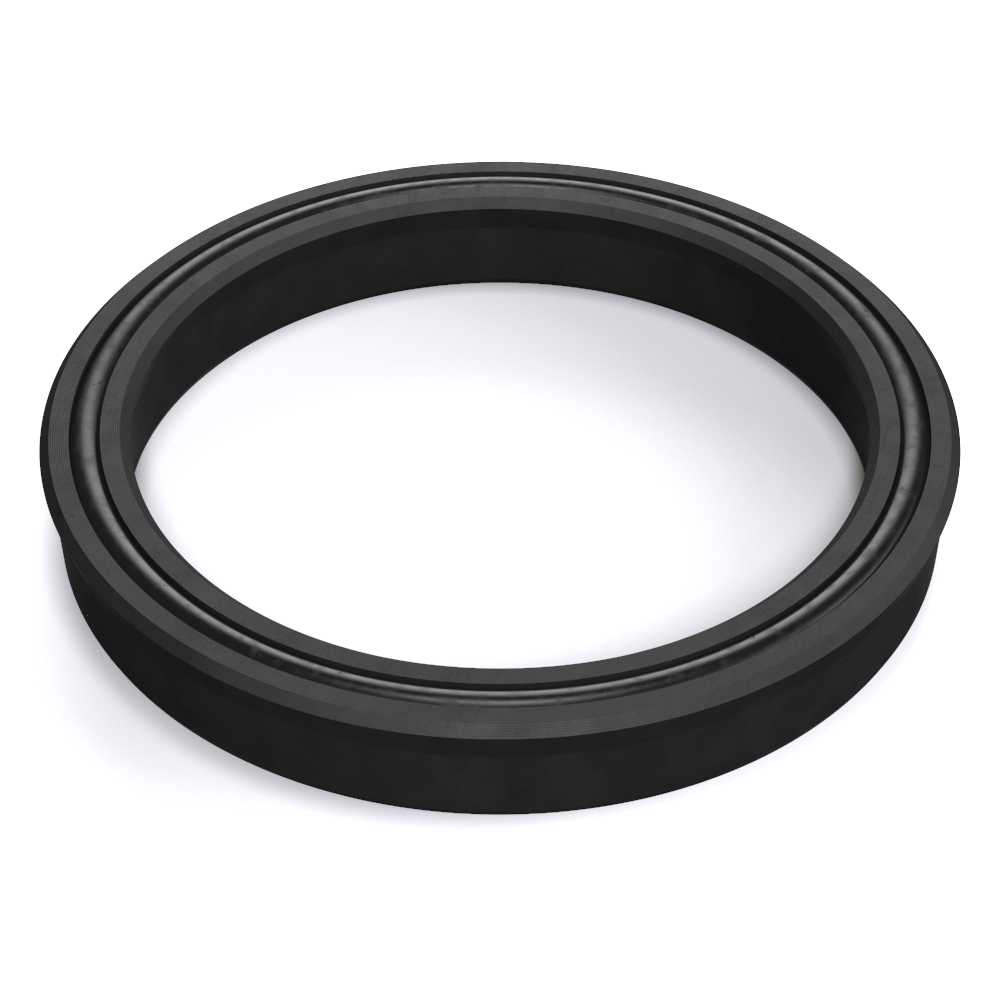

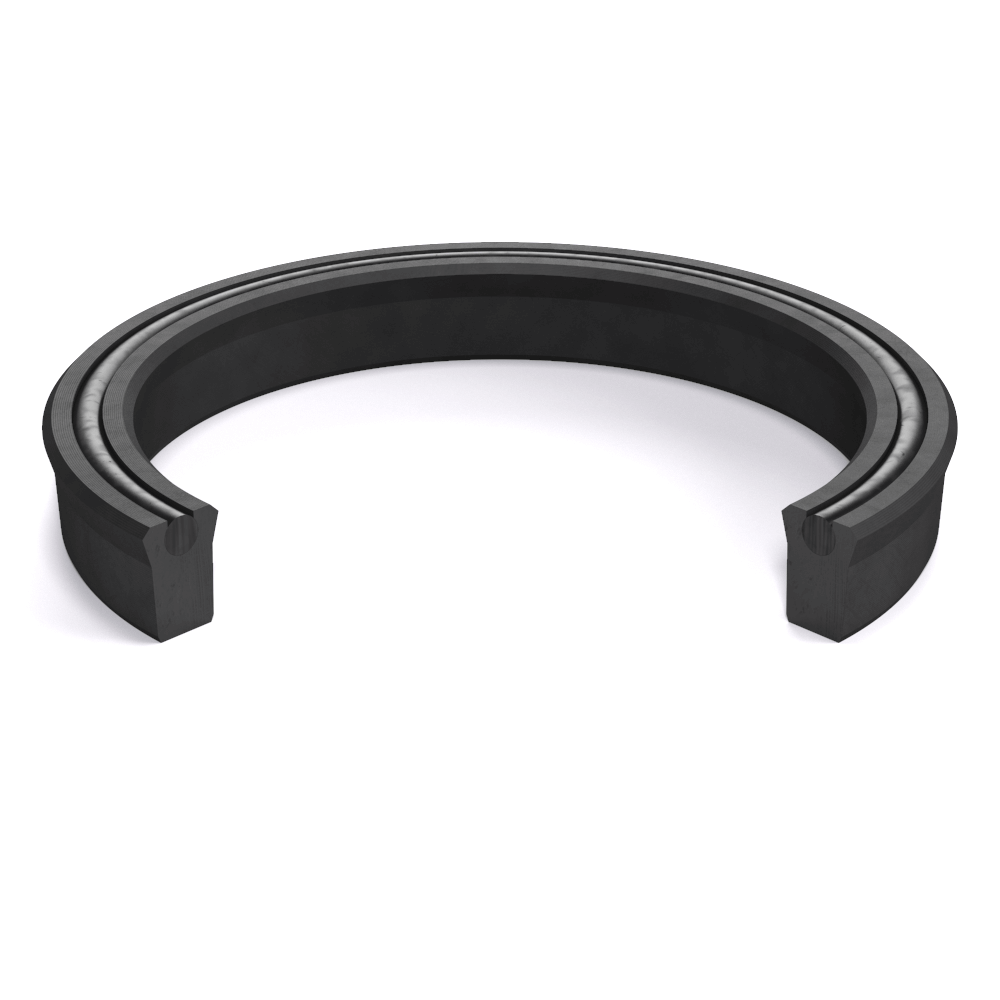

Sello de pistón de simple efecto con geometría simétrica y activado con un O-ring.
Ideal para secciones transversales grandes debido a su fácil instalación.
No se recomienda este perfil para nuevos diseños de cilindros hidráulicos, en este caso se prefiere el perfil HSP-03.
Ingrese las medidas de acuerdo al diagrama:
Descripción
RANGO DE OPERACIÓN SEGÚN MATERIAL
| Material del sello | Rango de temperatura | Presión máxima | Velocidad máxima | Compatibilidad con los medios |
| H-PU | -20 °C a +115 °C | 400 bar | 0.5 m/s | Aceite mineral, agua caliente, aire caliente, ozono, esteres sintéticos y nativos |
| El O-ring está disponible en NBR. | ||||
| Bajo solicitud ofrecemos otros materiales como poliuretanos de alto rendimiento, NBR con aprobación FDA, NBR de alta temperatura, EPDM con aprobación FDA, EPDM para contacto con agua potable, Silicon con aprobación FDA, Aflas®. | ||||
| NOTA IMPORTANTE: Los valores máximos dependen del espacio de extrusión, el medio, las temperaturas, las presiones, la velocidad tangencial, el acabado de las superficies de trabajo y el entorno de trabajo. El sello no puede ser operado en todos sus valores máximos al mismo tiempo. | ||||
Información adicional
| Material | EPDM, FKM, H-NBR, H-PU, NBR, SILICON |
|---|
